100MHz NMR

측정·분석장비 > 분광기(NMR, FT-IR, 라만)

100MHz NMR

세계 최초 100MHz 탁상용 NMR 100 시리즈 100PRO

제조사
Nanalysis

Nanalysis 홈페이지로 이동 : http://www.nanalysis.com/100pro

Overview

Nanalysis사 100PRO는 세계에서 가장 강력한 소형 자석 플랫폼을 기반으로 한 Bench-top NMR로, 100MHz의 주파수를 제공합니다.
이 다핵종 Bench-top NMR은 고성능 1D, 2D NMR 데이터를 간단하고, 빠르게 수집할 수 있도록 설계되었으며, 1H/19F/13C, 1H/19F/31P ect 등 다양한 핵종에 대한 옵션이 가능합니다.


Features

· Unparalleled resolution - improved chemical shift dispersion
· Superior sensitivity - run samples at sub milli-molar concentrations
· Ergonomic display - large, maneuverable, user-friendly external touchscreen computer
· Unmatched stability - e.g., vibrational feet, extra thermal regulation

  • 1.jpg

직관적이고 간편한 Software

시스템은 직관적인 소프트웨어로 누구나 손쉽게 사용할 수 있습니다. 시료를 시스템에

주입하고 메인 스크린에 바로 보이는 Quick Select Button 을 통해 몇 가지 파라미터를 설정한 후 GO 버튼을 클릭하면 바로 분석이 진행됩니다. 세부 설정이 필요한 경우 Setting 을 통해 파라미터 값을 수정할 수 있으며, 분석이 진행되면 스크린을 통해 데이터를 실시간으로 확인할 수 있습니다. 스크린에 보이는 데이터는 스캔이 4 회 진행될 때 마다 업데이트 됩니다.



데이터를 프로세싱할 땐 자동 기능이 있어 최적의 값으로 Phase, Baseline 을 설정하고 필요한 경우 Integrate 도 자동으로 수행할 수 있습니다. 프로세싱이 완료된 데이터는 .png 그림파일이나 다른 프로그램과 호환이 가능한 .jdx 형식으로 출력 파일을 생성 할 수 있습니다.











Auto Shimming & Standby shimming

Shimming 은 내부 자기장의 균일하게 하는 과정으로 100e/PRO는 시스템 상태에 따라 quick, medium, full 3 단계로 자동 Shimming 을 할 수 있습니다. 각각 Shimming 은 약 5 분, 10 분, 30 분이 소요되며, 사용자는 적절한 Shimming 버튼을 터치하기만 하면 됩니다. 또한 장기간 시스템을 사용하기 않을 경우에는 Standby shimming 을 통해 시스템의 컨디션을 최상으로 유지할 수 있습니다.







상태창을 통한 시스템 확인

시스템의 상태는 상태창을 통해 바로바로 확인할 수 있습니다. 현재 시스템이 필요로 하는 작업이 상태창에 기재되어 있어 실험자는 상태창을 통해 필요한 작업을 즉각적으로 처리할 수 있습니다.

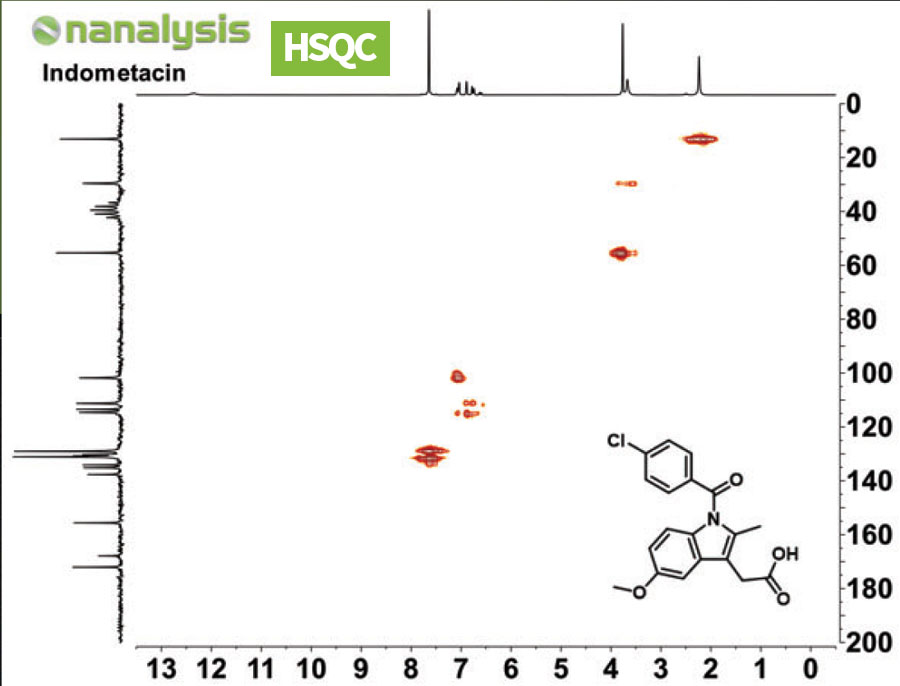

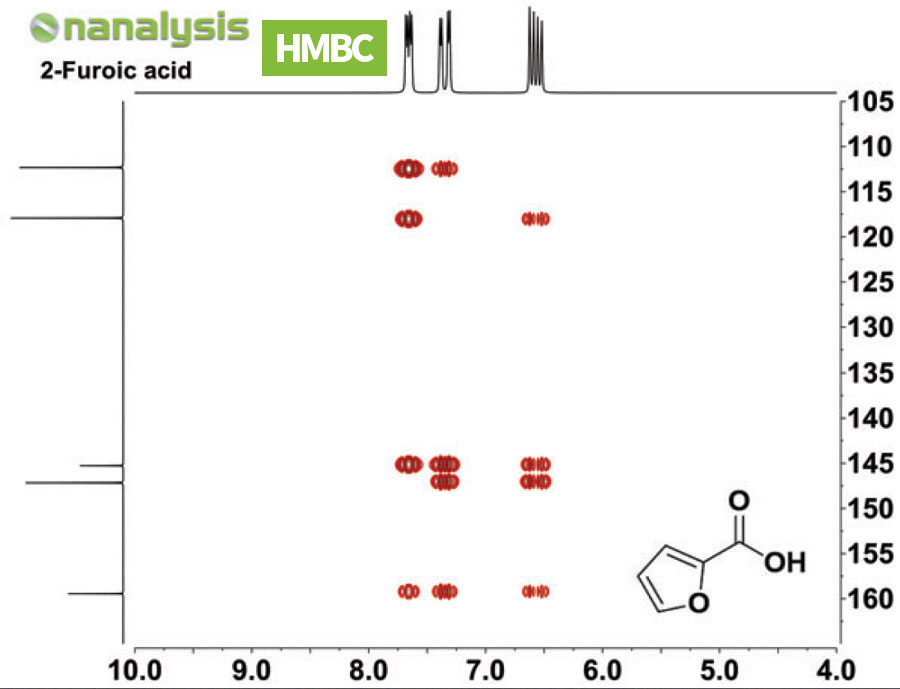

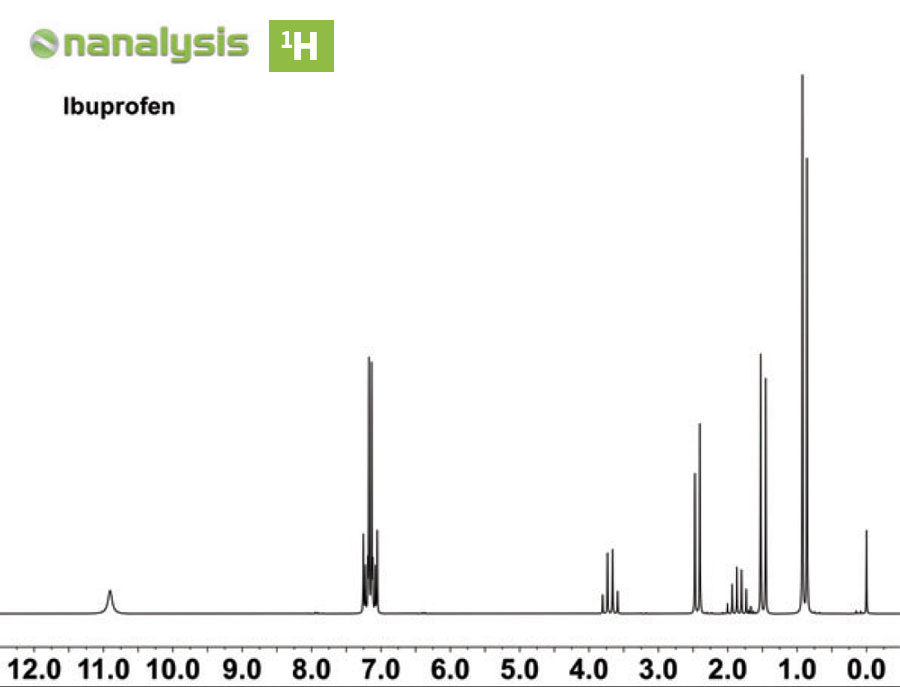

Example of Experiments



1H, 13C, 19F, COSY, HSQC-ME 실제 분석 데이터













































TECHNICAL SPECIFICATIONS

100PRO 기술 사양





Model

100e/PRO

Frequency

100MHz   (2.35 T)

Margnet

Permanent, no cryogens

Nuclei

- e 모델 : 1H/19F

- PRO 모델 : Dual-tuned: e.g., 1H/19F /13C, 1H/19F /31P etc.

Lock

Internal 2H

Sample tube

Standard 5mm NMR tubes

Sensitivity

220 : 1(EtBz 1% signal scan)

Resolution

LW(50%) <0.7 Hz (<0.007 ppm)

Power

100-240 VAC, 50-60 Hz

Dimension

43.2 x 38.74 x 81.28 cm (plus screen), 110 kg

User Interface

Integrated computer and/or remote accessibility

connectivity

Ethernet, Wi-Fi, USB, HDMI, Serial

Output File Compatibility

File: JCAMP-DX and CSV,

Software:  Mnova, Delta, ACD/Labs, Topspin, Matlab, SPINit, NMRfx, etc.





AUTOsample-100





100MHz 벤치탑 NMR 분광계용 Nanalysis AUTOsample-100



100MHz NMR 오토샘플러 신규 출시


담당 부서 : 기술영업팀
(견적: 02-6207-6710|소모품/기술지원 : 02-6207-6720)



카탈로그

제조사 제품명 제목
Nanalysis 100MHz NMR

제조사 : Nanalysis

제품명 : 100MHz NMR

[NMR] 100PRO 영문 브로셔
download다운viewer보기
Nanalysis 100MHz NMR

제조사 : Nanalysis

제품명 : 100MHz NMR

탁상용 NMR brochure(국문)
download다운viewer보기

응용자료

제조사 제품명 제목
Nanalysis 100MHz NMR

제조사 : Nanalysis

제품명 : 100MHz NMR

NMR Flyer(국문)
download다운viewer보기
Nanalysis 100MHz NMR

제조사 : Nanalysis

제품명 : 100MHz NMR

Bench-top NMR Spec 비교
download다운viewer보기

동영상

FAQ

Q 제조사 제품명 제목
Q Nanalysis 100MHz NMR

제조사 : Nanalysis

제품명 : 100MHz NMR

NMR을 통한 실습 교육의 중요성
A 핵자기공명(NMR)은 현대 화학 분석에 있어 최고로 유용한 분석 방법 중 하나입니다. 그러나 안타깝게도 고해상도 NMR은 넓고 제한적인 실험실이 필요하고, 연간 수 천만원의 유지보수 비용이 요구되기 때문에 고해상도 NMR 분광기를 사용하는데 많은 어려움이 있습니다.

고해상도 NMR 분광기는 분명 그만한 가치를 지니고 있으며, 탁상용 NMR(Bench-top NMR)분광기 또한 우수한 성능과 편리성을 제공합니다.
현재 교육의 트렌드는 인쇄물을 통한 암기가 아닌 실제 경험을 하고, 질문하고 인지하는 학습 방식으로 바뀌고 있습니다. 이러한 교육의 변화는 학생들이 의미있는 학습을 통해 미래 장래에 효과적으로 접근할 수 있는 기회를 제공합니다. 실제로 현재 IR과 UV-Vis와 같은 특성 분석기는 많은 실습에 도입되고 있습니다. 앞으로는 탁상용 NMR 분광기를 이용하여 다양한 정보를 확인할 수 있으며, 파워풀한 NMR을 쉽고 경제적으로 사용할 수 있습니다.

과학을 어렵게만 느끼던 학생들도 실제 기기를 통해 과학에 대한 흥미와 향상된 지식을 습득할 수 있습니다.


Q Nanalysis 100MHz NMR

제조사 : Nanalysis

제품명 : 100MHz NMR

탁상형 NMR(Bench-top NMR)분광기가 교육에 적합한 이유는 무엇일까요?
A 고해상도 NMR은 숙련된 사람만이 제한적으로 이용할 수 있다보니 모든 학생들이 직접 사용하기는 어렵습니다. 그러나 탁상용 NMR은 작동법이 쉽고, 이동이 가능하여 강의실 및 실습실에 두고 모든 학생들이 자유롭게 사용 가능합니다. 또한 측정된 시료는 실시간으로 내장된 터치스크린을 통해 확인할 수 있으며, 측정이 완료된 후에 바로 적분하여 프린트가 가능합니다. 분석에 필요한 시간은 1회 스캔 당 4초로 매우 신속하게 측정됩니다. 특히 냉매나 PC가 불필요한 컴팩트한 디자인으로 별도 유지보수가 필요없고, 특별한 안전 또는 전력 요구사항도 필요하지 않습니다. 이러한 이유로 탁상용 NMR은 교육의 질을 올릴 수 있는 최선의 방안이라고 말할 수 있습니다.
Q Nanalysis 100MHz NMR

제조사 : Nanalysis

제품명 : 100MHz NMR

주로 어느 분야에서 활용되고 있나요?
A 학생교육, 제약/생명, 합성 반응 모니터링, 식품, 폴리머 등
